Was das digitale Umspannwerk ausmacht
Ein Umspannwerk verbindet zwei Spannungsebenen und schützt das Netz bei Fehlern. Klassisch laufen dafür hunderte Kupferadern zwischen den Wandlern im Schaltfeld und den Schutzgeräten im Relaishaus. Das digitale Umspannwerk ersetzt diese Verdrahtung durch ein Kommunikationsnetz nach IEC 61850, in dem Messwerte und Schaltbefehle als digitale Datenpakete laufen.
IEC 61850 ist der internationale Standard für Kommunikationsnetze und Systeme in der Automatisierung von Umspannwerken. Statt analoger Signale über Kupfer laufen digitale Meldungen über Ethernet und Glasfaser. Das Ziel dahinter ist Interoperabilität: Geräte verschiedener Hersteller sollen in einer Anlage zusammenarbeiten. Der Standard deckt drei Bereiche ab, den Schutz, die Leittechnik und die Messung.
Wichtig ist die Perspektive. Das digitale Umspannwerk ist kein einzelnes Produkt, sondern eine Architektur. Kupfer wird durch Kommunikation ersetzt, analoge Wandlersignale werden früh digitalisiert, und die Verdrahtung im Schrank weicht wenigen Netzwerkschnittstellen. Auf derselben Idee bauen auch die kleineren Anlagen im Verteilnetz auf, etwa die digitalen Ortsnetzstationen in der Niederspannung.
Von Edition 1 zu Edition 2.1: die Geschichte der Norm
IEC 61850 ist kein neues Thema, sondern eine gereifte Norm. Die Arbeit des IEC-Komitees TC 57 reicht rund 30 Jahre zurück, die erste Ausgabe erschien 2003. Seither hat sich die Reihe von der reinen Stationskommunikation zum vollständigen digitalen Umspannwerk mit Prozessbus entwickelt.
Edition 1 definierte ab 2003 die Datenmodelle, die schnellen GOOSE-Meldungen und die Konfigurationssprache SCL. Edition 2 folgte ab 2009 mit Teil 6 und 2011 mit den Teilen 8-1 und 9-2, mit klareren Vorgaben für Interoperabilität und Prüfung. Die konsolidierte Edition 2.1 der Kerndokumente kam ab 2020 und behob Unklarheiten der Edition 2. Die Reihe reicht heute über das Umspannwerk hinaus, zu dezentralen Erzeugern, Wind, Wasserkraft und Weitbereichsüberwachung.
Stationsbus und Prozessbus: die zwei Ebenen der Kommunikation
IEC 61850 arbeitet auf zwei logischen Netzebenen. Der Stationsbus verbindet die Schutz- und Steuergeräte untereinander und mit der Leitebene. Der Prozessbus reicht tiefer, bis zu den Wandlern und Schaltgeräten im Feld. Beide nutzen Ethernet, transportieren aber unterschiedliche Nachrichtentypen.

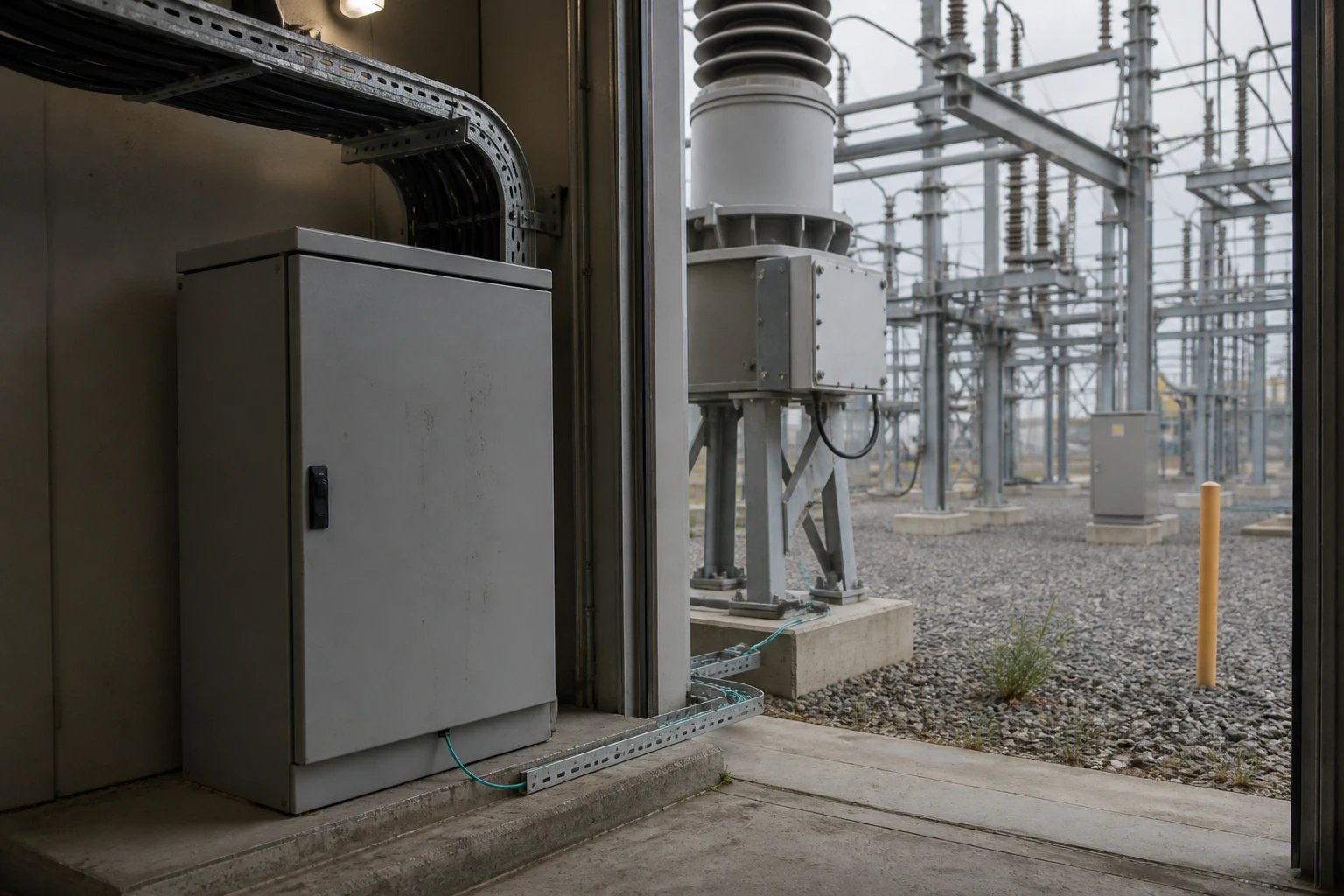

Der Stationsbus nach IEC 61850-8-1 überträgt GOOSE-Meldungen für schnelle, zeitkritische Ereignisse wie Auslösung und Verriegelung sowie MMS-Berichte für Steuerung und Überwachung. Der Prozessbus nach IEC 61850-9-2 überträgt Sampled Values, also digitalisierte Strom- und Spannungsmesswerte als kontinuierlichen Datenstrom. Merging Units digitalisieren die Signale der Wandler direkt im Feld und speisen sie in den Prozessbus ein.
GOOSE ersetzt die Steuerverdrahtung, Sampled Values ersetzen die Messverdrahtung. Beides zusammen macht aus dem verdrahteten Umspannwerk ein digitales.
Von Kupfer zu Glasfaser: was das digitale Umspannwerk spart
Der größte greifbare Vorteil ist der Wegfall der Kupferverdrahtung. Wo früher mehrere hundert Ein- und Ausgänge pro Schaltschrank verdrahtet und geprüft werden mussten, genügen im digitalen Umspannwerk wenige Kommunikationsschnittstellen. Das spart Material, Fläche und Zeit.
Weniger Verdrahtung bedeutet weniger Verlegung, weniger Prüfaufwand und weniger Fehlerquellen bei der Inbetriebnahme. Der digitale Prozessbus braucht dafür Gigabit-Ethernet, wo klassische Stationsnetze mit langsameren Verbindungen auskamen. Ein bekanntes frühes Beispiel ist ein 300-kV-Pilot bei Statnett in Norwegen, der einen Prozessbus über zwei Jahre parallel zur bestehenden Technik erprobte und Schutzgeräte dreier Hersteller gegeneinander testete.
SCL: die Sprache, die Interoperabilität möglich macht
Interoperabilität entsteht nicht durch gleiche Protokolle allein, sondern durch eine gemeinsame Beschreibungssprache. Die Substation Configuration Language SCL beschreibt die gesamte Anlage maschinenlesbar: welche Geräte es gibt, welche Funktionen sie haben und wie sie kommunizieren.
SCL ist XML-basiert und damit von Werkzeugen verschiedener Hersteller lesbar. Aus der SCD-Datei leiten die Werkzeuge die Konfiguration der einzelnen Geräte ab, ohne manuelle Doppelarbeit. Ohne SCL bliebe IEC 61850 ein Protokoll ohne durchgängiges Engineering. Erst die Sprache macht den herstellerübergreifenden Betrieb praktikabel, und genau daran hängt der Aufwand: die Kompetenz wandert vom Kabel zum Datenmodell.
Zeit und Sicherheit: Synchronisation und Cyberschutz
Zwei Themen entscheiden über den sicheren Betrieb. Erstens die Zeit: Sampled Values aus verschiedenen Feldern müssen exakt zusammenpassen. Zweitens die Sicherheit: der digitale Prozessbus öffnet Angriffsflächen, die es in der galvanisch getrennten Kupferwelt nicht gab.
Das Precision Time Protocol nach IEEE 1588, kurz PTP, synchronisiert die Merging Units im Sub-Mikrosekunden-Bereich, damit die Messwerte phasenrichtig zusammenkommen. Ohne diese gemeinsame Zeitbasis liefern zwei Merging Units keine vergleichbaren Werte. IEC 61869-9 definiert dazu die digitalen Schnittstellen der Wandler und die Abtastprofile, etwa 4.800 Hz bei 50 Hz.
Cybersicherheit ist im digitalen Umspannwerk kein Zusatz, sondern Voraussetzung. Schutzbefehle laufen jetzt als Netzwerkpakete, nicht mehr als galvanisch getrennte Kupfersignale. Die Reihe IEC 62351 ergänzt IEC 61850 um Sicherheit: Teil 6 sichert GOOSE und Sampled Values über Authentisierung und Integrität, Teil 9 regelt das Schlüsselmanagement.
Wer die Netzarchitektur, die Rollen und die Schlüssel erst nach der Installation mitdenkt, baut zweimal. Die generische Absicherung von Energieanlagen nach IEC 62443 und dem Cyber Resilience Act liefert dafür den organisatorischen Rahmen, in den sich die IEC-62351-Mechanismen einfügen.
Wo Deutschland steht: Rollout und Engineering 2026
Die deutschen Übertragungsnetzbetreiber 50Hertz, Amprion, TenneT und TransnetBW modernisieren ihre Umspannwerke Richtung IEC 61850. Der Netzausbau für die Energiewende bedeutet zugleich einen Bauboom bei Umspannwerken, und neue Anlagen entstehen zunehmend digital.
Engineering-Werkzeuge integrieren IEC 61850 inzwischen mit regelbasierter Prüfung, um die komplexen Datenmodelle beherrschbar zu halten. Auf dem VDE-Kongress Schutz- und Leittechnik am 28. und 29. April 2026 in Leipzig war das ein zentrales Thema. Die Herausforderung ist weniger die Technik als das durchgängige, fehlerarme Engineering. Dieselbe Logik gilt eine Ebene tiefer im Verteilnetz, etwa bei einem Niederspannungsleitsystem nach §14a EnWG.
Was Netzbetreiber und Stadtwerke jetzt beachten sollten
Wer ein Umspannwerk erneuert oder neu baut, entscheidet heute über die nächsten Jahrzehnte. Der Wechsel zu IEC 61850 ist weniger eine Produktfrage als eine Frage von Kompetenz, Prozessen und Sicherheit. Diese vier Schritte halten die Umstellung beherrschbar.
-
Interoperabilität vertraglich absichern
Interoperabilität nicht voraussetzen, sondern in Ausschreibung und Abnahme mit SCL-Dateien und Konformitätstests belegen lassen. Erst der Test an echten Geräten zeigt, ob die Datenmodelle verschiedener Hersteller wirklich zusammenpassen.
-
Zeitsynchronisation und Netzarchitektur früh planen
Das Precision Time Protocol, die Redundanz der Ethernet-Ringe und die Gigabit-Auslegung gehören in die Grundplanung, nicht ans Ende. Eine schwache Zeitbasis entwertet den ganzen Prozessbus.
-
Cybersicherheit nach IEC 62351 mitdenken
Rollen, Schlüssel und Netzsegmentierung von Anfang an einplanen. Schutzbefehle als Netzwerkpakete brauchen Authentisierung und Integrität, sonst wird der digitale Vorteil zum Risiko.
-
Kompetenz für digitales Engineering aufbauen
Personal und Dienstleister für SCL-Engineering, Konfiguration und Prüfung qualifizieren. Die Arbeit wandert vom Klemmenplan zum Datenmodell, und dort entscheidet sich die Qualität der Anlage.
IEC 61850 macht das Umspannwerk digital und herstellerübergreifend, spart Kupfer, Fläche und Prüfzeit und verlagert den Aufwand ins Engineering. Wer Interoperabilität, Zeitsynchronisation und Sicherheit von Anfang an mitplant, baut eine Anlage, die Jahrzehnte trägt.
