Transformator-Online-Monitoring: Zustand statt Wartungsintervall
Teuer, langlebig, gerade kaum kurzfristig zu ersetzen. Genau deshalb rücken Zustand und Restlebensdauer eines Transformators in den Mittelpunkt. Dieser Beitrag zeigt, wie Online-Monitoring die Wartung von zeitbasiert auf zustandsbasiert umstellt, was am Kessel gemessen wird, wohin der Markt läuft und wo die Grenzen sitzen.
Online-Monitoring überwacht Leistungstransformatoren kontinuierlich, nicht nur einmal im Jahr bei der Inspektion. Sensoren messen laufend die im Isolieröl gelösten Gase (Online-DGA), Teilentladungen, Buchsen, Stufenschalter und die Hot-Spot-Temperatur. So folgt die Wartung dem tatsächlichen Zustand statt dem Kalender. Der Markt für Transformator-Online-Monitoring wächst von rund 2,93 Milliarden Dollar 2025 auf etwa 3,2 Milliarden Dollar 2026, kontinuierliches Online-Monitoring hatte 2024 bereits rund 65 Prozent Anteil an den Installationen, die DGA hält rund 48 Prozent. Treiber ist die Knappheit. Lieferzeiten für Hochspannungs-Leistungstransformatoren liegen laut Siemens Energy bei 18 bis 36 Monaten, einzelne Netzkomponenten bei bis zu sechs Jahren, während ein großer Teil der rund 40 Jahre alten Flotte ins Austauschfenster kommt. Wer nicht schnell ersetzen kann, muss die vorhandenen Anlagen länger sicher betreiben. Die Normen IEEE C57.143 (aktualisiert am 27. August 2025) und IEC 60599 geben den Rahmen. Vorausschauende Instandhaltung amortisiert sich bei Netzbetreibern typisch in 12 bis 18 Monaten und senkt Instandhaltungskosten um rund 30 Prozent. Die Grenzen liegen bei Fehlalarmen, Nachrüstkosten und der Cybersicherheit der angebundenen Sensorik.
Warum der Transformator zum Nadelöhr wird
Der Zustand der Anlage, die schon dasteht, entscheidet, wie lange das Netz mit ihr auskommt. Klingt trivial. Ist aber der Kern der ganzen Debatte, seit eine neue Einheit nicht mehr eben bestellt ist.
18 bis 36 Monate dauert laut Siemens Energy ein neuer Hochspannungs-Leistungstransformator, einzelne Netzkomponenten bis zu sechs Jahre. Und die Flotte altert. Rund 40 Jahre hält so eine Einheit, ein großer Teil ist jetzt genau dort angekommen. Dazu Rechenzentren, Erneuerbaren-Ausbau, regulärer Ersatzbedarf, alles gleichzeitig, alle greifen in dieselben leeren Lager. Wer nicht in Monaten ersetzen kann, muss den Gesundheitszustand der Anlage kennen.
Monitoring ist deshalb kein Technik-Luxus. Es ist eine Antwort auf die Knappheit und holt aus einer Anlage, die man nicht ersetzen kann, zusätzliche sichere Betriebsjahre. Genau darum kommt das Thema gerade jetzt hoch. Messbar wurde zuletzt auch das Netz selbst, etwa über die LiDAR-Trassenbefliegung für das Vegetationsmanagement.
Von zeitbasiert zu zustandsbasiert
Zustandsbasierte Instandhaltung plant den Eingriff nach dem Messwert, nicht nach dem Kalender. Der Unterschied ist größer, als er klingt. Klassische Wartung arbeitet feste Intervalle ab, egal wie es der Anlage geht, und tauscht mal zu früh, mal zu spät. Online-Monitoring liefert die Datenbasis für den besseren Weg. Der nächste Schritt geht noch weiter.
Der Nutzen ist konkret. 2024 waren rund 65 Prozent aller Installationen schon kontinuierliches Online-Monitoring, und der Anteil wächst um etwa 10 Prozent im Jahr, weil Versorger umsteigen. Bei kritischen Komponenten trifft die Prognose in über 90 Prozent der Fälle, 7 bis 14 Tage im Voraus. Und das Geschäft? Instandhaltungskosten minus 30 Prozent, ungeplante Ausfallzeit bis zu minus 50 Prozent, Amortisation in typisch 12 bis 18 Monaten. Kein Laborwert. Der Grund für die Investition.
Was am Transformator gemessen wird
Ein einzelner Messwert lügt schnell. Deshalb kombiniert modernes Monitoring mehrere Pfade: Öl, elektrische Größen, Wärme, Mechanik. Zusammen sagen sie mehr als jede Einzelmessung. Was gemessen und wie ausgewertet wird, geben die Normen IEEE C57.143 und IEC 60599 vor.
Vier Messpfade tragen den größten Teil der Diagnose:

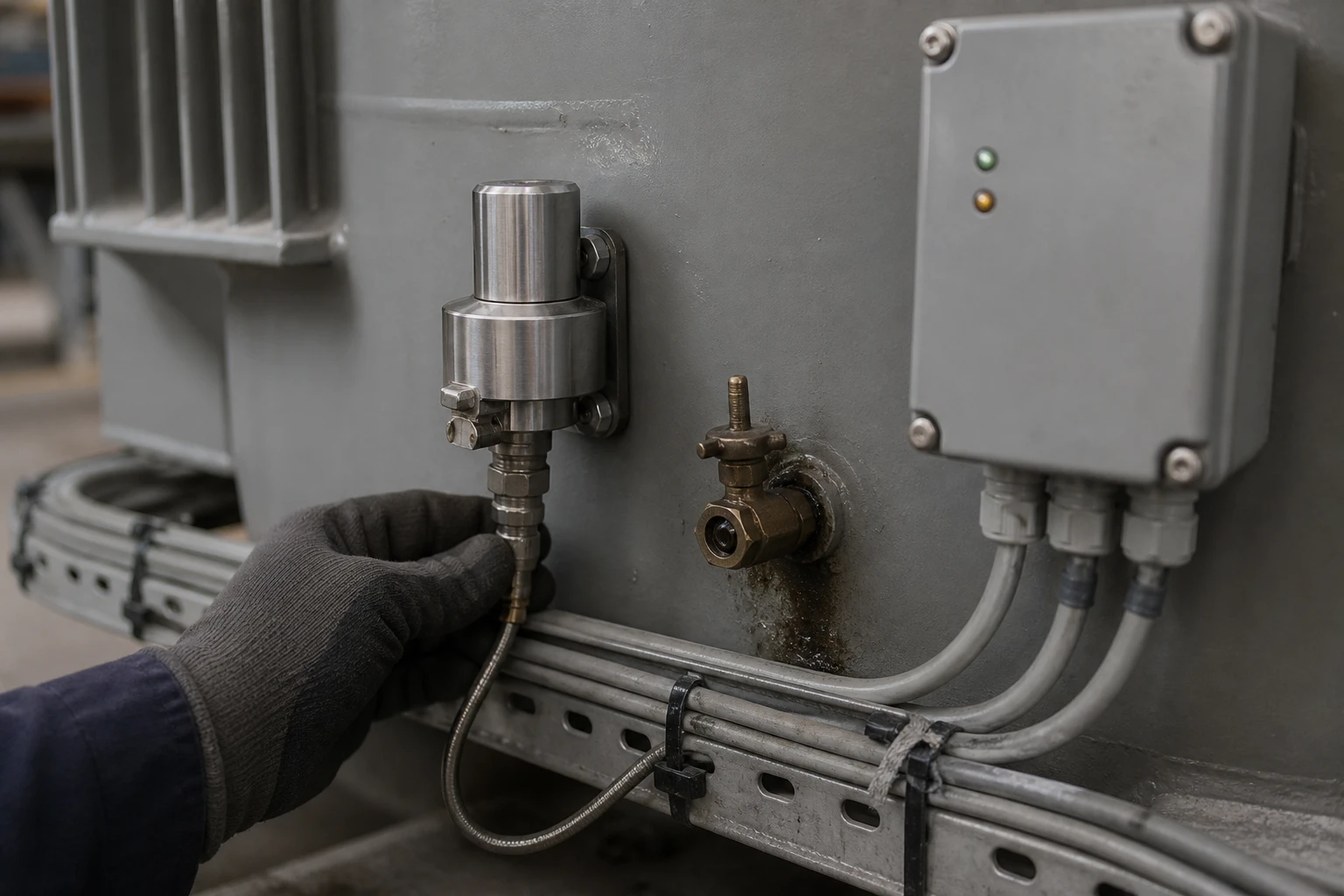

- Online-DGA: Die Analyse der im Isolieröl gelösten Gase erkennt Hotspots und Teilentladungen früh und hält rund 48 Prozent des Markts. Sie ist der bewährte Kern jeder Zustandsbewertung.
- Teilentladung: UHF-, akustische oder HFCT-Sensoren fangen Entladungssignale ein, die oft Wochen vor dem dielektrischen Durchschlag auftreten. Das ist der Vorlauf, der eine geplante Abschaltung erst möglich macht.
- Faseroptische Hot-Spot-Messung: Sensoren direkt in der Wicklung messen mit rund plus/minus 1 Grad Celsius über einen Bereich von minus 40 bis plus 260 Grad Celsius, 15 bis 25 Jahre kalibrierfrei und immun gegen elektromagnetische Störung.
- Buchsen und Stufenschalter: Das Monitoring von Durchführungen und Laststufenschalter (OLTC) sowie Ölfeuchte und Top-Oil-Temperatur ergänzt das Paket zu einem vollständigen Bild.
Die Kombination macht den Unterschied. Ein einzelner DGA-Wert kann täuschen. Aber ein Gasanstieg, dazu ein Teilentladungssignal, dazu eine steigende Hot-Spot-Temperatur, das ergibt eine Diagnose, auf die man eine Abschaltung planen kann. Die Rohdaten laufen dafür idealerweise über eine standardisierte Schnittstelle in die Leittechnik, wie sie das digitale Umspannwerk nach IEC 61850 bereitstellt.
Netzausbau trifft Betriebsmittel-Knappheit
In Deutschland trifft Rekord-Netzausbau auf einen globalen Transformatoren-Engpass. Das macht Monitoring hier zu mehr als einer Effizienzfrage. Es holt aus der vorhandenen Flotte die Betriebsjahre, die im Ausbau gerade fehlen.
Wie eng es ist, zeigt ein Fall aus der Praxis. Die Stadtwerke Oranienburg mussten zeitweise neue Hausanschlüsse ablehnen, ein Netzengpass legte die wachsende Stadt lahm. Die passenden Transformatoren kamen am Ende aus Ljubljana, nach langem Vorlauf. Siemens Energy steckt rund 220 Millionen Euro in die Werkserweiterung Nürnberg, aber Entlastung kommt frühestens mittelfristig. Bis dahin ist jede Anlage, die sicher weiterläuft, bares Geld und gewonnene Zeit.
Regulatorisch passt das ins Bild. Die Anreizregulierung belohnt effiziente Instandhaltung. Und die Digitalisierung von Schutz und Leittechnik im Umspannwerk legt die Datenwege, über die Zustandsdaten überhaupt erst nutzbar werden. Ein Sensor am Kessel ist eben kein Inselgerät, sondern ein Baustein im digitalen Netzbetrieb.
Fehlalarme, Nachrüstung, Cybersicherheit
Online-Monitoring ist kein Selbstläufer. Wer Sensorik ohne Datenstrategie ausrollt, erntet Alarme statt Entscheidungen. Drei Punkte bremsen die Praxis.
Erstens die Fehlalarme. Die schiere Menge an DGA- und Teilentladungs-Meldungen überfordert die Teams, und ausgerechnet die Fehlalarme verzögern dann die dringenden Eingriffe. Ohne definierte Schwellenwerte produziert mehr Sensorik vor allem eins: mehr Rauschen.
Zweitens die Nachrüstung. Ältere Transformatoren haben keine standardisierten Montagepunkte. Das treibt die Einbaukosten und verlängert die Ausfallzeit. Grob 10.000 bis 50.000 Dollar je Anlage, bei großen Hochspannungs-Einheiten deutlich mehr, und die laufenden Betriebskosten steigen bei einer Nachrüstung um rund 30 Prozent. Das kippt den Business Case nicht. Aber es zwingt zur Priorisierung.
Drittens die Cybersicherheit. Jeder cloud-angebundene Sensor vergrößert die Angriffsfläche. Weniger als 40 Prozent der Versorger melden eine vollständige Umsetzung ihrer Sicherheitsmaßnahmen, rund 30 Prozent berichten von Cyber-Bedrohungen. Deshalb gehört die OT-Security nach IEC 62443 und die NIS2-Pflicht in die Planung, nicht in den Nachtrag. Und dann die Datenintegration. Alte SCADA-Systeme mit knapper Bandbreite und uneinheitlichen Protokollen tun sich schwer mit den neuen Messdaten.
Was Netzbetreiber jetzt tun sollten
Der Einstieg gelingt über Priorisierung, nicht über ein Flottenausrollen auf einen Schlag. Erst die kritischen und alten Anlagen ausstatten, die Auswertung sauber aufsetzen, dann skalieren. Vier Schritte bringen ein Vorhaben in Form.
-
Flotte nach Kritikalität und Alter sortieren
Rüste zuerst die Transformatoren aus, deren Ausfall am teuersten wäre, und die dem Ende ihrer Lebensdauer nahe sind. Ein Flottenausrollen auf einen Schlag verbrennt Budget dort, wo das Risiko klein ist. Die Amortisation setzt in der Praxis ab rund 500 überwachten Anlagen ein.
-
Sensorik nach Norm auswählen
Wähle die Messpfade nach IEEE C57.143 und werte die Gase nach IEC 60599 aus. Kombiniere Online-DGA, Teilentladung und Hot-Spot statt auf einen einzelnen Wert zu setzen. Erst die Kombination trägt eine belastbare Diagnose.
-
Alarmschwellen und Auswertung definieren
Lege Schwellenwerte und Eskalationswege fest, bevor die erste Meldung kommt. Eine KI-gestützte Diagnose hilft nur mit sauberer Datenbasis, sonst verstärkt sie das Rauschen. Ziel ist die Entscheidung, nicht der Alarm.
-
Cybersicherheit und Anbindung mitbauen
Plane Netztrennung, Verschlüsselung und die Anforderungen aus IEC 62443 und NIS2 von Anfang an ein. Binde die Messdaten über eine standardisierte Schnittstelle in die vorhandene Leittechnik ein, statt eine Dateninsel zu schaffen.
Solange ein neuer Transformator 18 bis 36 Monate braucht, ist der billigste Weg zu mehr Netzsicherheit die Anlage, die schon läuft. Online-Monitoring macht ihren Zustand sichtbar, verlängert die sichere Nutzung und schiebt die Wartung vom Kalender auf den Messwert. Wer nach Kritikalität priorisiert, sauber auswertet und die Sicherheit gleich mitbaut, holt den größten Nutzen heraus.
Weiterführende Informationen
Häufig gestellte Fragen
Online-Monitoring ist die kontinuierliche sensorische Überwachung eines Transformators im laufenden Betrieb. Sensoren messen laufend Öl-Gase, Teilentladungen, Buchsen und die Hot-Spot-Temperatur, statt nur bei der jährlichen Inspektion. So wird der Zustand jederzeit sichtbar und die Wartung folgt dem Messwert statt dem Kalender.
Zeitbasierte Instandhaltung folgt festen Intervallen, unabhängig vom Zustand der Anlage. Zustandsbasierte Instandhaltung plant Eingriffe nach realen Messwerten aus dem Online-Monitoring. Der nächste Schritt, die vorausschauende Instandhaltung, prognostiziert einen Fehler, bevor er auftritt, bei kritischen Komponenten mit rund 7 bis 14 Tagen Vorlauf.
DGA steht für Dissolved Gas Analysis, die Analyse der im Isolieröl gelösten Gase. Eine Online-DGA misst diese Gase kontinuierlich direkt am Transformator und erkennt thermische Fehler und Teilentladungen oft Wochen vor einem Durchschlag. Die DGA hält rund 48 Prozent des Monitoring-Markts, die Auswertung folgt der Norm IEC 60599.
Gerade deshalb. Lieferzeiten für Hochspannungs-Leistungstransformatoren liegen laut Siemens Energy bei 18 bis 36 Monaten. Wer eine Anlage nicht kurzfristig ersetzen kann, muss ihre Restlebensdauer kennen und ungeplante Ausfälle vermeiden. Monitoring verlängert die sichere Nutzung und meldet Probleme, solange noch Zeit zum Handeln bleibt.
Die IEEE C57.143 ordnet Auswahl und Anwendung der Messtechnik für ölgefüllte Transformatoren, sie wurde am 27. August 2025 in aktualisierter Fassung veröffentlicht. Die IEC 60599 ist die Referenz für die Auswertung der Gas-in-Öl-Analyse. Für die Cybersicherheit der Sensorik gelten IEC 62443 und die NIS2-Vorgaben.
