Kabeldiagnose Mittelspannung: Zustand statt Alter
Teuer, erdverlegt, nicht mal eben einsehbar. Genau deshalb entscheidet die Messung darüber, welche Kabelstrecke getauscht und welche weiterbetrieben wird. Dieser Beitrag zeigt, was TanDelta und Teilentladung wirklich messen, wie daraus eine Instandhaltungsentscheidung wird, wie es um den deutschen Bestand steht und wo die Verfahren an Grenzen stoßen.

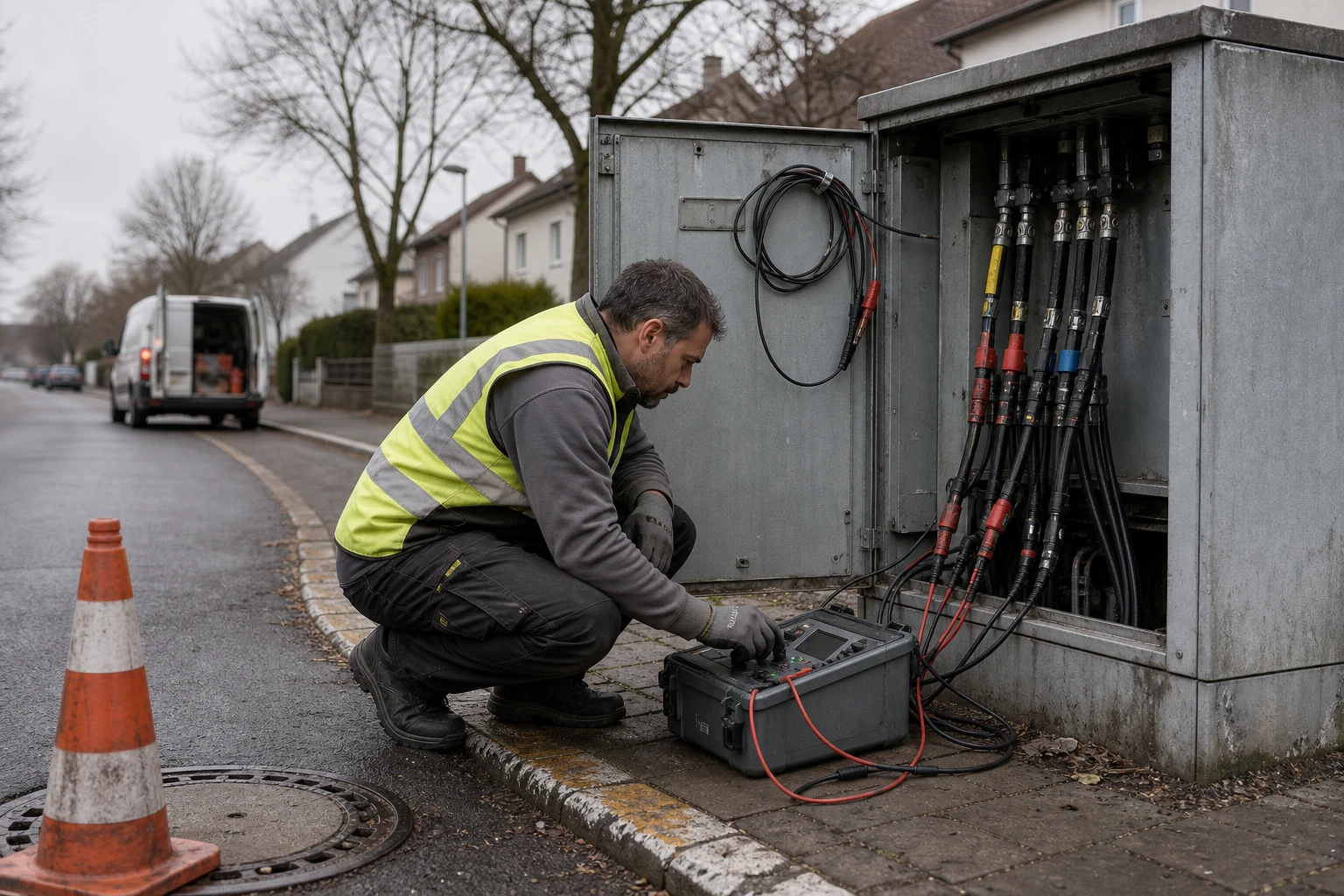

Kabeldiagnose bewertet den Zustand erdverlegter Mittelspannungskabel, ohne die Trasse aufzugraben. Zwei Verfahren tragen den Kern: TanDelta misst den dielektrischen Verlustfaktor über die ganze Ader und zeigt Feuchte und Isolationsalterung wie Water Trees, kann Einzeldefekte aber nicht orten. Die Teilentladungsmessung erkennt lokale Fehlstellen wie Hohlräume und Gleitentladungen und ortet sie entlang des Kabels. Beide werden über eine VLF-Prüfspannung mit 0,1 Hertz angeregt und teils gleichzeitig gemessen. Der Anlass ist der Bestand. Mittelspannungskabel wurden ursprünglich mit rund 30 Jahren Lebensdauer geplant, heute gilt eine mittlere wahrscheinliche Lebensdauer von 60 bis 80 Jahren, und viele Trassen sind bereits über 50 Jahre alt. Der Wiederbeschaffungswert dieses Kabelbestands liegt laut dem Forschungsprojekt AMika der Bergischen Universität Wuppertal bei über 20 Milliarden Euro. Weil man ein Kabel nicht ersetzen kann, ohne es zu kennen, entscheidet die Diagnose über Milliardenbudgets. Vorausschauende Instandhaltung senkt in der Energiewirtschaft laut McKinsey ungeplante Ausfallzeiten um 30 bis 45 Prozent und Wartungskosten um 20 bis 25 Prozent. Die Grenzen liegen in der Interpretation: TanDelta mittelt über die Ader, die Teilentladung erkennt Water Trees spät, und Schwellenwerte sind Richtwerte, kein festes Urteil. Normen wie DIN VDE 0276, IEC 60502 und IEC 60270 geben den Rahmen.
Warum die Kabeldiagnose über Milliardenbudgets entscheidet
Das erdverlegte Mittelspannungskabel ist der teuerste und zugleich am wenigsten sichtbare Teil vieler Verteilnetze. Man sieht ihm nichts an. Und aufgraben, nur um zu schauen, geht nicht.
Also entscheidet die Messung. Bei einem Wiederbeschaffungswert von über 20 Milliarden Euro allein in Deutschland zählt jede vermiedene Fehlinvestition sofort. Ein zu früh getauschtes Kabel kostet Geld, das anderswo fehlt. Ein zu spät getauschtes kostet einen Ausfall. Genau dazwischen arbeitet die Kabeldiagnose.
Kabeldiagnose ist deshalb kein Technik-Luxus. Sie ist die Antwort auf einen alternden Bestand, den niemand auf einen Schlag erneuern kann. Ähnlich wie beim Transformator-Online-Monitoring geht es darum, aus einer Anlage, die schon dasteht, zusätzliche sichere Betriebsjahre zu holen.
Was TanDelta und Teilentladung messen
TanDelta und Teilentladung sind keine Konkurrenten, sondern zwei Blickwinkel auf dasselbe Kabel. Der eine bewertet den Gesamtzustand der Isolation, der andere sucht die einzelne Schwachstelle. Erst zusammen tragen sie eine Diagnose, auf die man eine Erneuerung planen kann.
Zwei Messpfade tragen den größten Teil der Diagnose:
- TanDelta (Verlustfaktor): Die Messung des dielektrischen Verlustfaktors erfasst die Isolation als Integralwert über die ganze Ader. Sie zeigt Feuchte und Isolationsalterung, besonders Water Trees, die häufigste Alterungsursache alter Kunststoffkabel. Ein einzelner kritischer Abschnitt kann im Durchschnitt aber untergehen.
- Teilentladung (TE): Teilentladungssensoren fangen Entladungen an Hohlräumen, Gleit- und Koronaentladungen ein und orten die Fehlstelle entlang der Trasse. Der Haken: Water Trees erkennt die TE erst, wenn sie sich in elektrische Bäume verwandeln, also spät.

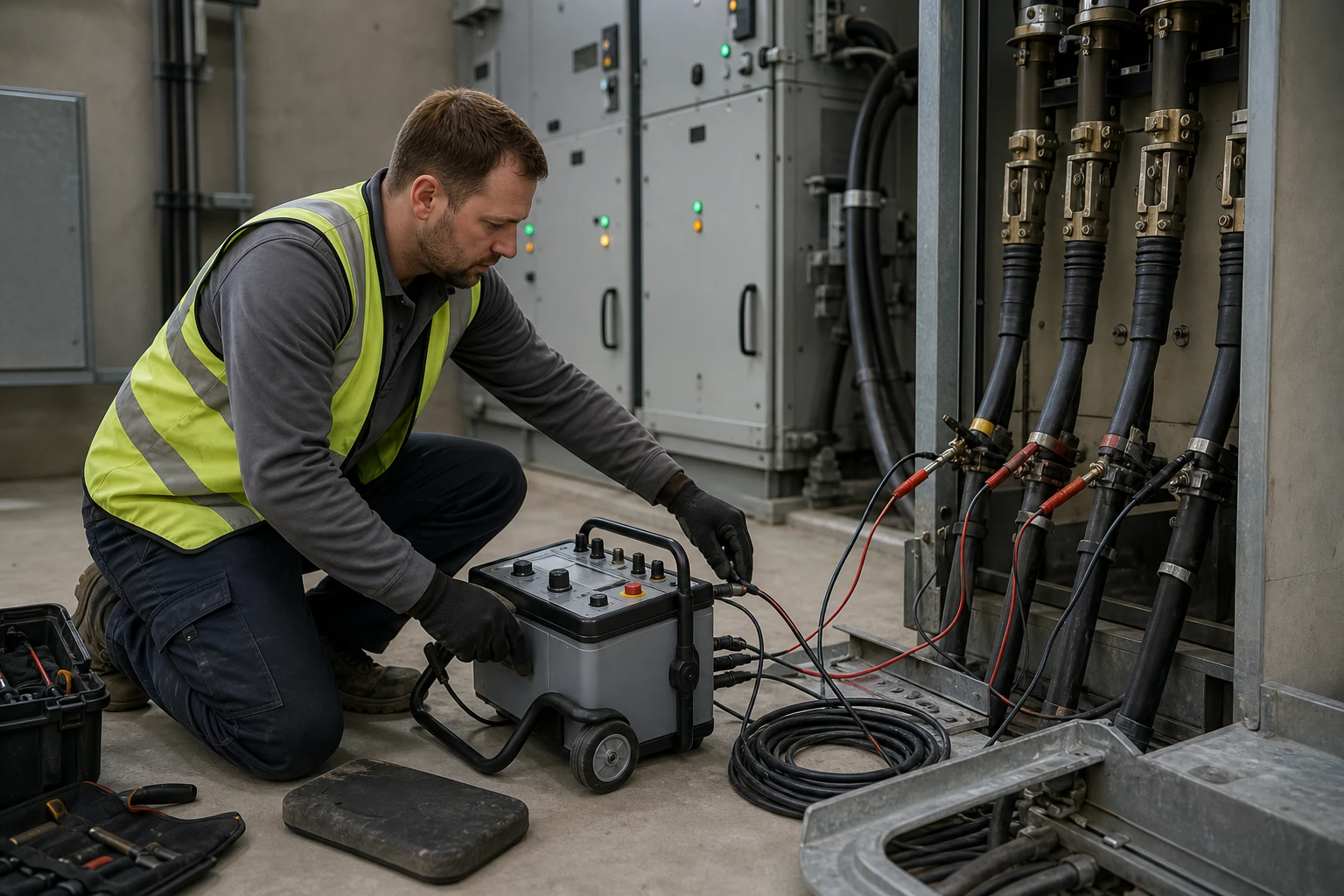

Beide Verfahren laufen über eine VLF-Prüfspannung mit sehr niedriger Frequenz, meist 0,1 Hertz, und lassen sich teils gleichzeitig messen. Was gemessen und wie ausgewertet wird, geben Normen wie DIN VDE 0276, IEC 60502 und die IEC 60270 für die Teilentladung vor. Die Kombination macht den Unterschied, weil jedes Verfahren allein eine Lücke hat.
Vom Messwert zur Instandhaltungsentscheidung
Der Wert entsteht nicht durch die Messung, sondern durch die Entscheidung, die aus ihr folgt. Aus TanDelta, Teilentladung und einer begleitenden Stehspannungsprüfung wird eine Zustandsbewertung, und die führt zu genau einer von drei Maßnahmen: im Betrieb lassen, gezielt nachmessen oder Muffe beziehungsweise Abschnitt tauschen.
Entscheidend ist der Verlauf, nicht der einzelne Punkt. Ein Kabel dicht an einem Schwellenwert mit stabiler Historie ist etwas anderes als eines, das die Schwelle beim ersten Mal überschreitet. Schwellenwerte sind Richtwerte, das Trending über mehrere Messintervalle sagt mehr als jede Einzelmessung. Genau so verlängert die kombinierte Diagnose die nutzbare Lebensdauer und spart unnötige Erneuerungen.
Alternder Bestand, KI und die deutsche Praxis
In Deutschland treibt die Kombination aus alterndem Bestand und hohem Investitionsdruck die Diagnose voran. Netzbetreiber wie MITNETZ STROM investieren Rekordsummen, für 2026 sind 531 Millionen Euro geplant, ein großer Teil davon in Erneuerung und Digitalisierung. Wo das Geld hingeht, will belegt sein.
Genau das ist der Ansatz des Forschungsprojekts AMika der Bergischen Universität Wuppertal. 24 Netzbetreiber, darunter Westnetz, Stromnetz Berlin und Stuttgart Netze, liefern Diagnosedaten für statistisch belastbare Alterungskurven. Die Zustandsbewertung läuft dort über Evidenztheorie statt über reinen Alters- oder Fehlerbezug. Der Grund: Ein pauschales Altersurteil trägt nicht. DDR-PE-Kabel erreichen ihre geplante Lebensdauer selten, moderne VPE-Kabel halten dagegen wie erwartet.
Hier setzt KI an. Sie verschiebt die Diagnose von der Momentaufnahme zur laufenden Zustandsprognose, indem sie Messreihen, Netztopologie und Betriebsdaten verknüpft. Laut McKinsey senkt vorausschauende Instandhaltung in der Energiewirtschaft ungeplante Ausfallzeiten um 30 bis 45 Prozent und Wartungskosten um 20 bis 25 Prozent, einzelne Systeme melden kritische Auffälligkeiten 7 bis 14 Tage im Voraus. Der Nutzen ist real. Er hängt aber an einer konsistenten Messhistorie, und weil viele Verfahren aufwendig sind und nur punktuell laufen, ist die Datenbasis oft dünn. Ähnlich wie bei der KI-Netzsimulation steht und fällt das Ergebnis mit der Datenqualität.
Wo die Diagnose an Grenzen stößt
Kabeldiagnose ist kein Automatismus. Sie verlangt Interpretation, und eine Fehldeutung kostet entweder eine unnötige Erneuerung oder einen vermeidbaren Ausfall. Drei Punkte bremsen die Praxis.
Erstens die Mittelung. TanDelta liefert einen Integralwert über die ganze Ader. Ein kleiner, aber kritischer Abschnitt kann im Durchschnitt verschwinden, während der Gesamtwert noch unauffällig aussieht.
Zweitens der blinde Fleck bei Water Trees. Die Teilentladungsmessung erkennt sie erst, wenn sie in elektrische Bäume übergehen, also spät. Bis dahin bleibt eine langsame Alterung, die kein TE-Signal auslöst, unter dem Radar.
Drittens die Schwellenwerte. Sie sind Richtwerte, kein festes Urteil. Ein erstmaliges Überschreiten ist anders zu werten als ein stabiler Verlauf knapp an der Schwelle. Dazu kommt der Aufwand: Viele Messungen brauchen Freischaltung oder spezielle Technik und qualifiziertes Personal, deshalb laufen sie nur punktuell und die Datenbasis bleibt dünn.
Was Netzbetreiber jetzt tun sollten
Der Einstieg gelingt schrittweise, nicht mit einer Diagnose des ganzen Netzes auf einmal. Wichtig ist, die Messdaten von Anfang an so zu erfassen, dass sie später für Trending und Modelle taugen. Vier Schritte bringen ein Vorhaben in Form.
-
Diagnose risikobasiert priorisieren
Miss zuerst die alten Trassen, die kritischen Abzweige und die Strecken mit auffälliger Störungshistorie. Ein flächendeckendes Ausrollen auf einen Schlag verbrennt Budget dort, wo das Risiko klein ist.
-
TanDelta und Teilentladung kombinieren
Setze beide Verfahren zusammen ein, nicht einzeln, und vergleiche die Ergebnisse über die Messintervalle. Erst die Kombination aus Integralwert und lokaler Ortung trägt eine belastbare Entscheidung.
-
Messdaten maschinenlesbar ablegen
Speichere die Werte strukturiert und einheitlich, damit datengestützte Zustandsbewertung überhaupt möglich wird. Ohne saubere Historie bleibt jede Messung eine Momentaufnahme und KI verstärkt nur das Rauschen.
-
Personal und Verträge auf Wiederholbarkeit ausrichten
Lege Verfahren, Prüfspannung und Auswertung so fest, dass Messungen vergleichbar bleiben, auch über Dienstleister und Jahre hinweg. Vergleichbarkeit ist die Voraussetzung für jedes Trending.
Solange ein Mittelspannungskabel erdverlegt und nicht einsehbar ist, entscheidet die Messung über Milliardenbudgets. TanDelta und Teilentladung machen den Zustand sichtbar, gemeinsam decken sie mehr ab als jedes Verfahren allein, und der Verlauf über die Zeit trägt die Entscheidung. Wer risikobasiert priorisiert, beide Verfahren kombiniert und die Daten maschinenlesbar ablegt, holt den größten Nutzen heraus.
Weiterführende Informationen
Häufig gestellte Fragen
Kabeldiagnose ist die zerstörungsfreie Bewertung des Isolationszustands erdverlegter Mittelspannungskabel, ohne die Trasse aufzugraben. Messverfahren wie TanDelta und Teilentladung liefern Hinweise auf Feuchte, Alterung und lokale Fehlstellen. Aus den Werten leitet der Netzbetreiber ab, ob eine Kabelstrecke weiterläuft, nachgemessen oder getauscht wird.
TanDelta misst den dielektrischen Verlustfaktor als Integralwert über die ganze Ader und zeigt vor allem Feuchte und Isolationsalterung, etwa Water Trees. Einzelne Fehlstellen kann TanDelta nicht orten. Die Teilentladungsmessung erkennt lokale Defekte wie Hohlräume oder Gleitentladungen und ortet sie entlang der Trasse. Beide Verfahren ergänzen sich, erst zusammen ergeben sie ein belastbares Bild.
VLF steht für Very Low Frequency, eine Prüfspannung mit sehr niedriger Frequenz, meist 0,1 Hertz. Sie regt das Kabel für die Diagnose an, ohne die großen mobilen Anlagen einer 50-Hertz-Prüfung zu brauchen. TanDelta und Teilentladung lassen sich über eine VLF-Quelle teils gleichzeitig messen. Grundlage sind Normen wie DIN VDE 0276, IEC 60502 und IEC 60270.
KI verknüpft Messreihen, Netztopologie und Betriebsdaten und macht aus der Momentaufnahme eine laufende Zustandsprognose. Laut einer McKinsey-Auswertung senkt vorausschauende Instandhaltung in der Energiewirtschaft ungeplante Ausfallzeiten um 30 bis 45 Prozent. Der Nutzen hängt aber an einer konsistenten, gut annotierten Messhistorie, und die ist bei erdverlegten Kabeln oft dünn.
DIN VDE 0276 und IEC 60502 regeln Aufbau, Betrieb und Prüfung von Mittelspannungskabeln. Die IEC 60270 ist die Referenz für die Teilentladungsmessung. Für Prüfung und Fehlerortung an Kabeln nach dem Verlegen dienen zudem IEEE 400 und die einschlägigen VDE-Anwendungsregeln als Rahmen.
